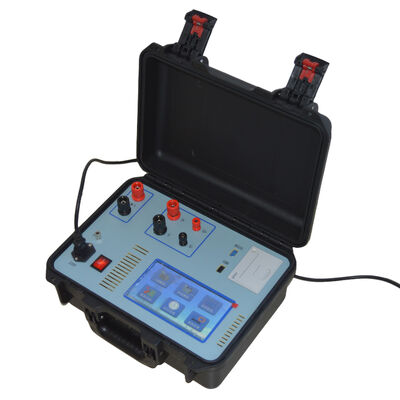

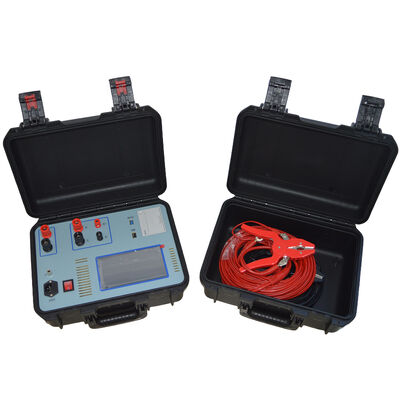

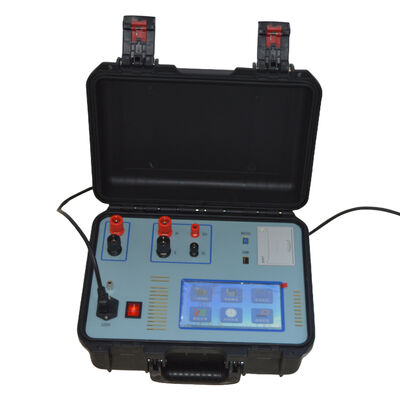

جهاز اختبار مقاومة الدائرة القصيرة للمحولات المحمولة، طريقة الجهد المنخفض لاختبار تشوه لف المحولات

سيناريوهات التطبيق

الأسئلة الشائعة

السؤال الأول: ما هو الغرض الرئيسي من اختبار اختبار عائق الدائرة القصيرة هذا؟
المصنع: يطبق هذا الجهاز مبدأ الاختبار منخفض الجهد، ويستخدم أساسا لقياس عائق الدائرة القصيرة، وتفاعل التسرب،معايير الجهد المقاوم وخسائر الحمل لمحولات الطاقةمن خلال مقارنة البيانات المقاسة مع القيم الأصلية المصنعة أو سجلات الاختبار التاريخية، يمكن للمستخدمين أن يحكموا على ما إذا كان لف المحول لديه تشوه أو تحريك أو فضفاضة بسبب صدمة الدائرة القصيرة،تصادم النقل والشيخوخة على المدى الطويلوهي قابلة للتطبيق على قبول التسليم والاختبار الوقائي وتشخيص الأخطاء للمحولات المغمورة بالزيت ومحولات النوع الجاف في محطات الفرعية ومحطات الطاقة ومصنعي المحولات.يدعم الشاشة اللمسية المدمجة والطابعة الحرارية إعداد المعلمات في الموقعقراءة البيانات وطباعة تقارير الاختبار.
السؤال الثاني: لماذا تختلف نتائج المقاومة التي قمت بقياسها بشكل كبير عن بيانات لوحة اسم مصنع المحول؟
الشركة المصنعة: عوامل متعددة في الموقع قد تسبب انحراف في القياس. أولاً، تحقق من جميع اتصالات كابلات الاختبار: يجب أن تكون مشابك الاختبار عالية التيار مقيدة بقوة على المنطقة النظيفة،محطات المحولات غير المأكسة. نقاط الاتصال القذرة أو الصدئة أو فضفاضة ستنتج مقاومة اتصال إضافية وتزيد من قراءة العائق. ثانيا، تحقق من التوصيلات الدائرة القصيرة على جانب المحول منخفضة الجهد،الاتصال الخطأ بالدائرة القصيرة سيؤدي مباشرة إلى نتيجة اختبار خاطئةثالثاً، التداخل الكهرومغناطيسي القوي من المعدات عالية الجهد المحيطة سيؤثر على اكتساب الإشارة، ويحافظ على كابلات الاختبار بعيدة عن الحافلات عالية الجهد.يجب أن يظل وضع مبدل الصنبور متسقًا مع حالة اختبار المصنع.إذا تم تأكيد جميع العناصر المذكورة أعلاه ولا يزال الاختلاف موجودا، فقد يشير ذلك إلى تغيير ميكانيكي فعلي في التلف.يرجى تقديم حكم شامل يجمع بين البيانات التاريخية متعددة المجموعاتلا تفكك الأداة دون إذن
السؤال الثالث: هل يمكن لهذه الأداة اختبار المحولات ثلاثية المراحل والواحدة؟ ما هي الاحتياطات الرئيسية للسلامة في الموقع التي يجب اتباعها؟
المصنع: يدعم اختبار محولات الطاقة ثلاثية المراحل ومفردة المراحل. قبل أي عمل اختبار ، يجب أن يكون المحول مغلقًا بالكامل وتفريغًا كافًا.الاختبار الحي محظور تماماًيجب على المشغلين اتباع لوائح السلامة الصارمة لمواقع الجهد العالي والحفاظ على مسافة آمنة من محطات الجهد العالي للمحول.يتطلب التلفزيون منخفض الجهد للمحول اتصال موثوق به بالدائرة القصيرة وفقًا لمتطلبات الاختبارلا يمكن سحب كابلات الاختبار أو وضعها على حواف معدنية حادة لتجنب تلف عزل الكابل. لا تربط أو تفك كليبات الاختبار عندما يكون الجهاز في حالة عمل.إذا كانت بيئة المحطة الفرعية الخارجية تحتوي على تداخلات كهرومغناطيسية شديدة، إعادة ترتيب توجيه الكابل، وتقصير مسافة تخطيط الكابل للحصول على بيانات قياس مستقرة.
السؤال 4: ما هي خطوات تسوية الأخطاء عندما تستمر بيانات الشاشة في القفز ولا يمكن الحصول على قراءة مستقرة أثناء الاختبار الميداني؟
المصنع: اتبع خطوة بخطوة لإصلاح الأخطاء:
1- فحص كابلات الاختبار عالية التيار وأحبال استشعار الجهد، تحقق مما إذا كانت عزل الكابلات تالفة، والمتصلات ومشدات التمساح في حالة جيدة دون أكسدة.إعادة ضبط كل محطة قياس لضمان اتصال موثوق به.
2تحقق مما إذا كانت نقاط القطع القصير من الجهد المنخفض في المحول ثابتة ؛ الاتصال السيئ بالقطع القصير هو سبب شائع جداً لتقلبات القراءات.
3إعادة تشغيل الجهاز و تشغيل برنامج التشخيص الذاتي المدمج للتأكد من أن الأجهزة الداخلية تعمل بشكل طبيعي
4عزل محطات الاختبار بعيدا عن المعدات عالية الجهد الحية وكابلات الطاقة للحد من التداخل الكهرومغناطيسي.
السؤال 5: ما هي متطلبات الطابعة، والصيانة اليومية ودورة المعايرة لهذا الجهاز؟
الشركة المصنعة: للطابعة الحرارية: استخدم فقط ورقة الطباعة الحرارية المتطابقة؛ قم بتثبيت ورقة مع الجانب الصحيح الحساس للحرارة إلى الداخل، وإلا سيكون هناك طباعة فارغة. بعد الانتهاء من العمل الميداني,امسح الغبار والأكسيد من جميع فكي المشرط ، وتجنب السحب العنيف أو تدوير كابلات الاختبار. ضع المعدات الكاملة داخل غلاف واقي صلب متطابق ، تخزينها في بيئة جافة ومهوية.منع الرطوبةيوصى بإرسال الجهاز إلى معهد متروولوجي مؤهل للتعديل كل 12 شهرًا.إذا كان الأداة تقوم بمهام اختبار ميدانية ثقيلة في كثير من الأحيان في بيئة محطة فرعية قاسيةقم بإجراء فحص ذاتي كامل للمضيف وجميع الملحقات قبل مشاريع اختبار القبول الهامة.
السؤال السادسإذا قمنا بوضع طلب، كيف يتم شحن البضائع عادة؟ هل ستكون هناك أي مشاكل في نقل البنود الضخمة مثل المفاعلات؟
الشركة المصنعة: نحن نستخدم خطوط لوجستية مخصصة أو خدمات شحن سريع محددة للعلامة التجارية ؛ يمكن أيضًا شحن الوحدات الرئيسية الصغيرة والأكسسوارات عبر خدمات البريد القياسي.البنود الكبيرة، مثل المفاعلات ومحولات الإثارة ، يتم تعبئتها باستخدام صناديق خشبية أو إطارات خشبية للتعزيز لمنع الارتطام والتعرض للرطوبة أثناء النقل.يتم تضمين قائمة التعبئة مع كل حزمة لتسهيل العد من البند إلى البند بالنسبة لكيتم تحديد تكاليف الخدمات اللوجستية عادة من قبل الطرفين وفقا لشروط العقد.سنرسل لك رقم التتبع ورقم هاتف الاتصال للشركة لسهولة التتبعإذا كان موقع مشروعك بعيدًا أو إذا كان التسليم إلى الموقع مطلوبًا مع شركة لوجستية محددة ، فيرجى إبلاغنا مسبقًا عند وضع طلبك.يمكننا بعد ذلك التنسيق وترتيب وفقا لذلك.
السؤال السابعمشروعنا تحت المواعيد النهائية الضيقة؛ كم سيستغرق الأمر حتى يتم شحن الطلب بعد أن نضعها؟ هل يمكننا طلب الشحن السريع؟
الشركة المصنعة: المواصفات القياسية موجودة في المخزون ؛ يتم تسليمها عادة عند استلام الطلب. يمكن شحن الطلبات في غضون [X] أيام عمل.للمنتجات غير القياسية التي تتطلب مستويات فولتاج مخصصة، القدرات، أو تكوينات مركبة المفاعل، دورة الإنتاج تتراوح عادة من [X] إلى [Y] أيام.يجب أن يخضع الجدول الزمني المحدد لتأكيد المبيعات المقدمة عند وضع الطلب. إذا كان مشروعك لديه جدول زمني ضيق، يرجى إبلاغنا بأحدث تاريخ التسليم المتوقع قبل وضع طلبك؛ سوف نتحقق أولا من جدول الإنتاج وحالة المخزون،وعندما يكون ذلك ممكناً، سوف تنسق الإنتاج السريع وتعطي الأولوية للشحن. ومع ذلك، فمن المستحسن تخصيص وقت كاف من العبور للخدمات اللوجستية لتجنب تأخير الاختبار في الموقع.
السؤال الثامنما هي فترة الضمان لهذه المعدات؟ إذا نشأت أي مشاكل أثناء الاستخدام في الموقع، كيف ستستجيب خدمة ما بعد البيع الخاصة بك؟
المصنع: نحن نقدم ضمانا مجانا لمدة عامين على الوحدة بأكملها وخدمات الدعم الفني مدى الحياة. خلال فترة الضمان، إذا نشأت مشاكل بسبب عيوب في المعدات نفسها،سوف نقدم إصلاح مجاني أو استبدال المكوناتعندما تحدث مشاكل في الموقع، فإننا نلتزم بالرد في غضون 24 ساعة؛ يمكن حل معظم مشاكل الأسلاك وتكوين المعلمات عن طريق التوجيه عن بعد عبر الفيديو أو الهاتف؛في الحالات التي تكون فيها زيارة في الموقع ضروريةبعد انتهاء فترة الضمان، ما زلنا نقدم خدمات الإصلاحمع قطع الغيار الموردة بسعر التكلفة على المدى الطويل، وتحديثات البرمجيات المقدمة مجاناً مدى الحياة.نحن نقدم أيضا تدريبات تشغيلية مجانية (دلائل تشغيل الفيديو) لضمان أن طاقم الاختبار الخاص بك يمكن تشغيل المعدات بشكل مستقل ومهرةإذا كان لديك أي أسئلة أخرى، يرجى الشعور بالحرية في الاتصال بخطنا الساخن الخاص بعد البيع مباشرة.
السؤال 9يتم توزيع مشاريعنا على عدة ولايات، وحجم مشترياتنا كبير؛ هل طرق الشحن متسقة في جميع الولايات؟ كيف يتم حساب وقت التسليم؟
المصنع: المواصفات متطابقة، ولكنيجب أن نلاحظ على وجه التحديد أن هذه المجموعة من المعدات كبيرة الحجم وثقيلة الوزن ‬المكونات مثل المفاعل ومحول الإثارة جميعها تصنف على أنها مكونات ثقيلةولذلك، بغض النظر عن الدولة أو المنطقة التي تستهدف الشحنة، سوف نستخدم بشكل موحد نقل البضائع البحرية.وتستخدم العبوة صناديق خشبية من الدرجة التصدير مع هياكل مقوية، جنبا إلى جنب مع العلاجات المقاومة للرطوبة والصدأ؛ تم تحسين تصميم هذه الصناديق الخشبية للنقل البحري لمسافات طويلة وعمليات رفع متعددة وإعادة الشحن.عند الوصول إلى الوجهة، ببساطة تفك البضائع وإجراء فحص قبل إدخالها في الاستخدام. فيما يتعلق بوقت التسليم، تعتمد فترة عبور البضائع البحرية على ميناء الوجهة:الطرق القريبة من البحر أسرع عموماًفي حين أن الطرق البحرية قد تستغرق وقتًا أطول؛ سيتم تأكيد العدد الدقيق للأيام استنادًا إلى جدول سفريات الشحن المحدد في البروتوكول.لدينا وكالة شحن مخصصة للتعامل مع حجز مساحة الشحن، الإعلان الجمركي، والتأمين، وغيرها من الإجراءات ذات الصلة؛ بمجرد مغادرة السفينة، سنرسل لك وثائق مثل شهادة الشحن وقائمة التعبئة،تمكّنك من ترتيب استلام البضائع في ميناء الوجهة وإعادة شحنها البحري مقدماً
