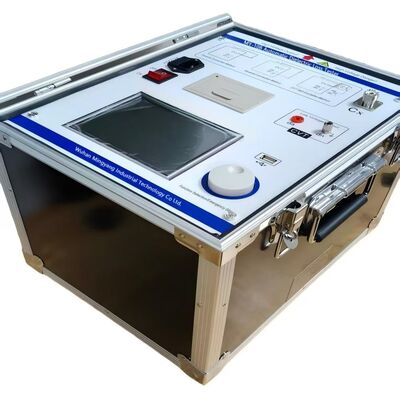

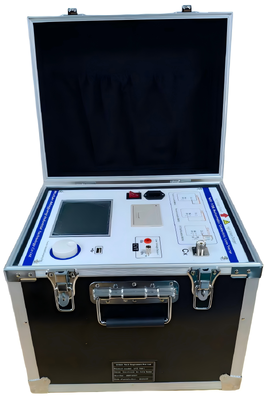

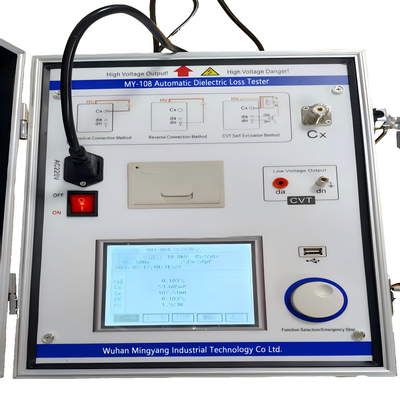

MY-108 स्वचालित आवृत्ति रूपांतरण विरोधी हस्तक्षेप 10kV ट्रांसफार्मर डाइलेक्ट्रिक हानि परीक्षक टैन डेल्टा परीक्षण उपकरण के लिए सीवीटी संधारित्र
| उत्पत्ति के प्लेस | 61.63*109.65 मिमी |
|---|---|
| ब्रांड नाम | MINGYANG |
| मॉडल संख्या | मेरी-108 |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | 3500usd |
| पैकेजिंग विवरण | दफ़्ती |
| प्रसव के समय | 1 सप्ताह |
| आपूर्ति की क्षमता | 100/महीना |
उत्पाद विवरण
| अधिकतम सतत संचालन वोल्टेज (यूसी) | स्वचालित | ब्रांड | मिंगयांग |
|---|---|---|---|
| वजन (मुख्य इकाई) | 25.75 किग्रा | वजन (सहायक बॉक्स) | 33.44 किग्रा |
| आयाम (मुख्य इकाई) | 40सेमी29सेमी33सेमी | आयाम (सहायक उपकरण) | 45सेमी33सेमी15सेमी |
| परिवहन पैकेज | लकड़ी का बक्सा | प्रकार | विद्युत परीक्षण मशीन |
| लोड तरीका | इलेक्ट्रॉनिक भार | नियंत्रण | नियमावली नियंत्रण |
| शक्ति का स्रोत | एसी220वी ±10% | स्व-उत्साहित विद्युत आपूर्ति | एसी 0V-50V/40A |
| क्षमता | 2000VA | अधिकतम धारा | 200mA |
| प्रमुखता देना | स्वतः आवृत्ति रूपांतरण डायलेक्ट्रिक हानि परीक्षक,10kV ट्रांसफार्मर टैन डेल्टा परीक्षण उपकरण,अंतराल विरोधी सीवीटी संधारित्र परीक्षक |
||
उत्पाद विवरण
MY-108 स्वचालित आवृत्ति रूपांतरण विरोधी हस्तक्षेप 10kV ट्रांसफार्मर डाइलेक्ट्रिक हानि परीक्षक टैन डेल्टा परीक्षण उपकरण के लिए सीवीटी संधारित्र
उत्पाद का वर्णन
MY-108 स्वचालित डायलेक्ट्रिक हानि परीक्षक एक उच्च परिशुद्धता मापने वाला उपकरण है, जो विशेष रूप से बिजली संयंत्रों और सबस्टेशन जैसे साइट पर वातावरण के लिए उपयुक्त है।यह विभिन्न इन्सुलेशन सामग्रियों के विद्युतरोधक हानि स्पर्श (tg δ) और क्षमता मूल्य (Cx) को माप सकता है, इन्सुलेशन आवरण, बिजली केबल, कंडेनसर, ट्रांसफार्मर और अन्य उच्च वोल्टेज उपकरण उच्च आवृत्ति वोल्टेज के तहत साइट पर।
बुनियादी जानकारी।
मॉडल नं.
MY-108
प्रकार
विद्युत परीक्षण मशीन
सटीकता का स्तर
2%
लोड पथ
इलेक्ट्रॉनिक भार
प्रदर्शन
डिजिटल
नियंत्रण
मैनुअल नियंत्रण
वजन
59 किलो
बिजली स्रोत
AC220V
उत्पाद का नाम
ट्रांसफार्मर डायलेक्ट्रिक हानि परीक्षक
परिचालन की शर्तें
-15°c - 40°c, आरएच < 80%
हस्तक्षेप विरोधी सिद्धांत
आवृत्ति रूपांतरण विधि
उच्च वोल्टेज आउटपुट
0.5kv - 10kv, 0.1kv वृद्धि
अधिकतम धारा
200 एमए
क्षमता
2000va
स्व-उत्तेजित विद्युत आपूर्ति
AC 0V - 50V/40A
संकल्प
Tg: 0.001% Cx: 0.001PF
सटीकता
Tg: ±(पढ़ना*1.0%+0.040%) Cx: ±(Rea
परिवहन पैकेज
लकड़ी का डिब्बा
विनिर्देश
40 सेमी*29 सेमी*33 सेमी
ट्रेडमार्क
मिंगयांग
उत्पत्ति
हुबेई, चीन
की विशेषता MY-108 स्वचालित डायलेक्ट्रिक हानि परीक्षक
1उपकरण सीवीटी के स्व-उत्तेजना परीक्षण का समर्थन करता है, जिससे एकल वायरिंग कनेक्शन के साथ सी 1 और सी 2 के कैपेसिटेंस और टीजीडी को एक साथ मापने की अनुमति मिलती है।
2. यह कम वोल्टेज और उच्च वोल्टेज रिवर्स-वायरिंग परिरक्षण है. जब सीवीटी बसबार जमीन है,10kV रिवर्स वायरिंग डायलेक्ट्रिक हानि माप सी 11 के तारों को डिस्कनेक्ट किए बिना किया जा सकता है.
3इसमें प्रयुक्त वोल्टेज और प्रयुक्त सीएन की माप भी है।
4इसमें सीवीटी अनुपात माप भी है, जो 35-500 केवी से रेटेड सीवीटी के लिए आवश्यकताओं को पूरा करता है।
5इसमें मल्टी-चैनल समवर्ती माप भी है, जो चार परीक्षण इकाइयों के लिए एक साथ डायलेक्ट्रिक हानि मानों को मापने में सक्षम बनाता है।
6इसमें इन्सुलेशन प्रतिरोध परीक्षण भी है, जो ध्रुवीकरण सूचकांक, अवशोषण अनुपात और इन्सुलेशन प्रतिरोध परीक्षण को सक्षम करता है।
7इसमें स्वचालित एलसीआर माप भी है, जिससे प्रेरण, क्षमता और प्रतिरोध को मापा जा सकता है।
8यह 50 हर्ट्ज की शक्ति आवृत्ति हस्तक्षेप को समाप्त करने के लिए आवृत्ति रूपांतरण प्रौद्योगिकी का उपयोग करता है, जो मजबूत विद्युत चुम्बकीय हस्तक्षेप वाले वातावरण में भी विश्वसनीय माप डेटा सुनिश्चित करता है।
9इसमें ओवर करंट प्रोटेक्शन भी है, जिससे यह सुनिश्चित होता है कि परीक्षण इकाई के शॉर्ट सर्किट या खराबी की स्थिति में उपकरण क्षति से सुरक्षित है।
10इसमें सुविधाजनक ऑन-साइट परीक्षण और कम वायरिंग के लिए मानक कैपेसिटर और उच्च वोल्टेज बिजली की आपूर्ति शामिल है।

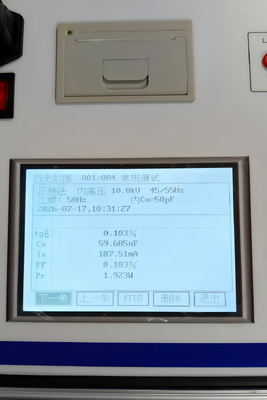

11उपकरण एक बड़े स्क्रीन एलसीडी डिस्प्ले का उपयोग करता है और संचालित करने में आसान है। अंग्रेजी कार्यक्रमों के साथ आता है।
| MY-108 ट्रांसफार्मर डाइलेक्ट्रिक हानि परीक्षक | ||
| परिचालन की शर्तें | -15°C - 40°C | आरएच < 80% |
| हस्तक्षेप विरोधी सिद्धांत | आवृत्ति रूपांतरण विधि | |
|
विद्युत आपूर्ति
|
AC 220V ± 10% | जनरेटरों की अनुमति |
| उच्च वोल्टेज आउटपुट
|
0.5kV - 10kV | 0.1kV की वृद्धि |
|
सटीकता
|
2% | |
|
अधिकतम धारा
|
200 एमए | |
| क्षमता | 2000 वीए | |
| स्व-उत्तेजित बिजली आपूर्ति | AC 0V - 50V/40A | एकल आवृत्तिः 45.0Hz से 65.0Hz, समायोज्य
दोहरी आवृत्ति:
45.0Hz/55.0Hz, 47.5Hz/52.5Hz,
55.0 हर्ट्ज/65.0 हर्ट्ज, 57.5 हर्ट्ज/62.5 हर्ट्ज |
| संकल्प | tgδ: 0.001% | Cx: 0.001pF |
| सटीकता | △tgδ: ± ((पढ़ना*1.0%+0.040%) | |
| △Cx: ± ((पढ़ना*1.0%+1.00pF) | ||
| माप सीमा | tgδ | असीमित |
| Cx | 15pF < Cx < 300nF | |
| 10kV: Cx = (Cx1+Cx2+Cx3+Cx4) < 60nF | ||
| 5kV: Cx = (Cx1+Cx2+Cx3+Cx4) < 150nF | ||
| 1kV: Cx = (Cx1+Cx2+Cx3+Cx4) < 300nF | ||
| सीवीटी परीक्षण | Cx = (Cx1+Cx2+Cx3+Cx4) < 300nF | |
| एलसीआर माप सीमा | इंडक्टेंस L > 20H (2kV) | प्रतिरोध R > 10kΩ (2kV) |
| एलसीआर माप की सटीकता | 1% | कोण संकल्पः 0.01 |
| सीवीटी अनुपात रेंज | १०-१०००० | चरण माप सीमाः 0-359.999° |
| सीवीटी अनुपात सटीकता | 1% | सीवीटी अनुपात संकल्पः 0.01 |
| आयाम (मुख्य इकाई) (मिमी) | 40 सेमी*29 सेमी*33 सेमी | |
| आयाम (उपकरण) (मिमी) | 45 सेमी*33 सेमी*15 सेमी | |
| स्मृति | 200 डेटा सेट, यूएसबी फ्लैश ड्राइव स्टोरेज का समर्थन करता है | |
| वजन (मुख्य इकाई) | 25.75 किलो | |
| वजन (एक्सेसरी बॉक्स) | 33.44 किलो | |
