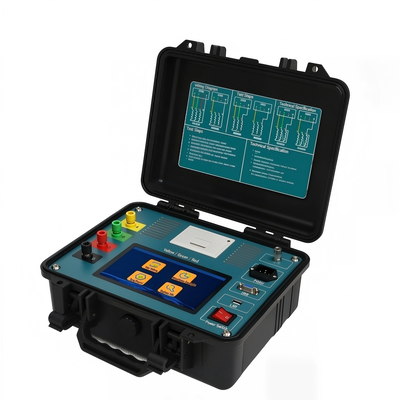

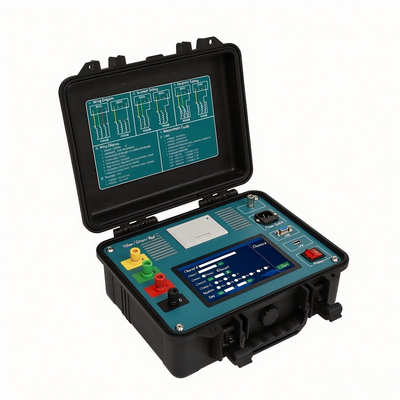

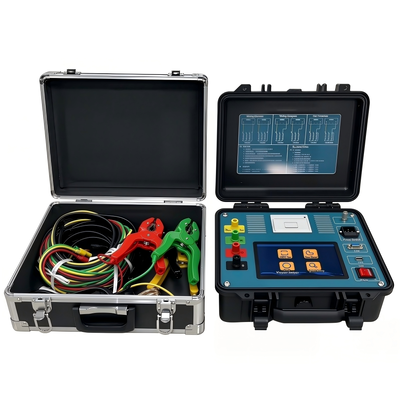

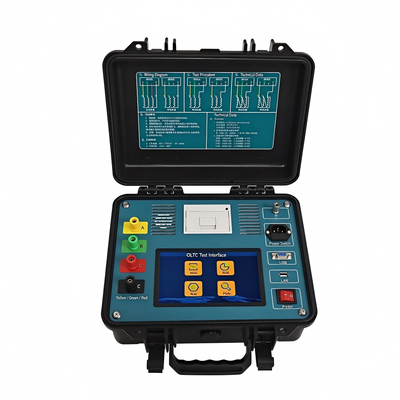

Tragbarer Transformator-Laststufenschaltertester, dynamischer OLTC-Widerstands- und Wellenformanalysator

Tragbarer Transformator-Lastumschalter-Tester, OLTC-Dynamikwiderstands- und Wellenformanalysator

Produktbeschreibung

Der Lastumschalter ist das einzige bewegliche Teil, das mit dem Transformatorschaltkreis verbunden ist, daher hat die Erkennung von Lastumschaltern zunehmend an Aufmerksamkeit gewonnen. Im Code für Übergabe und vorbeugende Prüfung elektrischer Geräte ist es erforderlich, die Aktionssequenz des Lastumschalters zu überprüfen und die Schaltzeit zu messen. Das Instrument wird hauptsächlich zur Messung der Übergangswellenform, der Übergangszeit, des transienten Widerstandswerts und der Dreiphasensynchronisation von Transformator-Lastumschaltern verwendet.
Produktalias

OLTC-Dynamikwiderstandstester / Transformator-Lastumschalter-Analysator / Lastumschalter-Wellenformprüfgerät / Transformator-OLTC-Prüfinstrument
Merkmale

Das Instrument hat einen großen Ausgangsstrom und ist leicht

Testen von Transformatoren vom Typ Yn, Y, D und direkte Anzeige des Widerstandswerts ohne Umrechnung

Messung mit oder ohne Wicklung

Die Wellenformanzeige passt die Amplitude des Widerstands- und Zeitwerts automatisch an den Abtastwert an

Es verfügt über eine perfekte Schutzschaltung und hohe Zuverlässigkeit

Sieben Zoll hochauflösender Touch-Farb-LCD, klare Anzeige bei starkem Licht, Voll-Touchscreen-Bedienung

Eingebaute Lithiumbatterie mit großer Kapazität, keine externe Stromversorgung (optional)

500 Datengruppen können automatisch intern gespeichert werden

Das Instrument kann Android-Handys oder -Tablets verwenden, dem offiziellen WeChat-Konto folgen, eine spezielle APP herunterladen, das Instrument über spezielle Software steuern, Testdaten speichern und hochladen, um sie leicht nachschlagen zu können

Produktparameter

Anwendungsszenarien

FAQ

Frage 1: Anormale Wellenform / Verzerrte OLTC-Schaltwellenform
Kunde: Bei der Prüfung des Transformator-Lastumschalters vor Ort ist die angezeigte Schaltwellenform stark verzerrt und es kann keine stabile Kurve erhalten werden. Was sind die möglichen Gründe?
Hersteller: Überprüfen Sie zuerst, ob die Prüfklemmen fest an den Klemmen des Lastumschalters angeklemmt sind. Schlechter Kontakt führt zu zusätzlichem Widerstand und verzerrt die Wellenform. Untersuchen Sie die Prüfkabel auf Beschädigungen, Alterung oder interne Drahtbrüche. Stellen Sie sicher, dass der Transformator vollständig stromlos ist und keine Restspannung an der Wicklung vorhanden ist, bevor Sie mit der Prüfung beginnen. Prüfen Sie, ob die mechanische Bewegung des Lastumschalters klemmt oder ob die internen Kontakte schlechten Kontakt haben. Schließen Sie alle Kabel erneut an und starten Sie das Instrument neu, um es erneut zu testen. Wenn die Wellenform immer noch abnormal ist, brechen Sie die Prüfung ab und wenden Sie sich an den technischen Support. Zerlegen Sie das Instrument nicht ohne Genehmigung.
Frage 2: Keine Testdaten / OLTC-Signal konnte nicht erfasst werden
Kunde: Nach Abschluss der Verkabelung und Beginn der Prüfung kann das Instrument kein Signal erfassen und es werden keine Testdaten auf dem Bildschirm angezeigt. Wie kann dieses Problem gelöst werden?
Hersteller: Überprüfen Sie, ob die Klemmen A/B/C und 0 korrekt mit den entsprechenden Lastumschalter-Verbindungspunkten verbunden sind. Eine falsche Verkabelung führt zu keiner Signalerfassung. Überprüfen Sie die Stromversorgung des Instruments, stellen Sie sicher, dass das Netzkabel fest eingesteckt ist und die AC-Eingangsspannung im Nennbereich liegt. Prüfen Sie, ob die Prüfkabel einen offenen Stromkreis haben. Stellen Sie sicher, dass der Lastumschalter während der Testauslösung eine vollständige Schaltbewegung ausführt. Überprüfen Sie die Verkabelung erneut und lösen Sie den Test erneut aus. Wenn immer noch kein Signal erfasst werden kann, brechen Sie den Betrieb ab und wenden Sie sich an den technischen Support. Öffnen Sie das Gerät niemals zur Selbstwartung.
Frage 3: Große Abweichung des Übergangswiderstandsprüfwerts
Kunde: Der gemessene Übergangswiderstandswert weicht stark vom historischen Testprotokoll ab, wir vermuten einen Messfehler des Instruments. Was sollten wir überprüfen?
Hersteller: Überprüfen Sie die Kontaktfläche der Prüfklemmen, entfernen Sie Rost, Oxidschichten und Schmutz an den Transformatoranschlüssen, um einen guten Metallkontakt zu gewährleisten. Prüfen Sie, ob mehrere parallele Zweige oder Restladungen an den Transformatorwicklungen vorhanden sind, die die Testergebnisse beeinflussen. Verifizieren Sie, dass das Instrument vor der formellen Prüfung die Selbstkalibrierung abgeschlossen hat. Prüfen Sie, ob die Lastumschalterkontakte Brandspuren, Kohlenstoffablagerungen oder lose Verbindungen aufweisen. Wiederholen Sie den Test mehrmals, um die Wiederholbarkeit der Daten zu beobachten. Wenn die Abweichung nach der Inspektion weiterhin besteht, brechen Sie den Test ab und wenden Sie sich an das technische Team. Modifizieren Sie nicht die interne Schaltung des Testers.
Frage 4: Instrumenten-Touchscreen reagiert nicht / Touch-Fehler
Kunde: Nach dem Einschalten des OLTC-Testers leuchtet der Bildschirm normal, aber die Touch-Funktion versagt und es kann kein Menü ausgewählt werden. Wie kann das Problem behoben werden?
Hersteller: Überprüfen Sie, ob die Bildschirmoberfläche Wasser, Staub oder starke Ölverschmutzungen aufweist, die die Touch-Induktion stören. Reinigen Sie den Bildschirm vorsichtig mit einem trockenen, weichen Tuch. Starten Sie das Instrument neu, indem Sie die Stromversorgung unterbrechen und nach 2 Minuten wieder einschalten, um einen vorübergehenden Systemabsturz zu beheben. Stellen Sie sicher, dass während der Verwendung des Instruments keine starke externe elektromagnetische Störung in der Nähe vorhanden ist. Drücken Sie den Bildschirm nicht mit scharfen Gegenständen fest. Wenn die Berührung nach dem Neustart immer noch nicht funktioniert, stellen Sie die Verwendung des Geräts ein und wenden Sie sich an den technischen Support. Öffnen Sie nicht die Hülle, um den Touchscreen selbst zu reparieren.
Frage 5: Eingebauter Drucker kann Testbericht nicht drucken / Leeres Druckpapier
Kunde: Der Test wird erfolgreich abgeschlossen und die Daten werden gespeichert, aber der eingebaute Drucker kann nicht drucken oder gibt leeres Papier aus. Was verursacht dieses Problem?
Hersteller: Öffnen Sie das Druckerfach und prüfen Sie, ob das Thermopapier in der richtigen Richtung eingelegt ist; Thermopapier druckt leer, wenn es falsch eingelegt ist. Prüfen Sie, ob die Papierrolle klemmt oder Papier im Drucker eingeklemmt ist. Reinigen Sie den Thermodruckkopf nach dem Ausschalten mit Alkoholwatte, um Staub und Kohlenstoffrückstände zu entfernen. Prüfen Sie, ob der Druckbefehl im Menü korrekt ausgelöst wurde. Legen Sie das Papier erneut ein und versuchen Sie, erneut zu drucken. Wenn der Druck weiterhin fehlschlägt, brechen Sie den Betrieb ab und wenden Sie sich an den technischen Support. Zerlegen Sie das Druckermodul nicht zur Selbstwartung.
Frage 6: Versandmethode
Kunde: Wenn wir eine Bestellung aufgeben, wie versenden Sie die Ware normalerweise? Gibt es Probleme beim Transport von sperrigen Gegenständen wie Reaktoren?
Hersteller: Wir verwenden standardmäßig dedizierte Logistiklinien oder markenspezifische Expressversanddienste; kleine Hauptgeräte und Zubehör können auch per Standardkurierdienst versendet werden. Große Gegenstände wie Reaktoren und Erregertransformatoren werden mit Holzkisten oder Holzrahmen zur Verstärkung verpackt, um Stöße und Feuchtigkeit während des Transports zu verhindern; eine Packliste ist jeder Verpackung beigefügt, um die stückweise Zählung für Sie zu erleichtern. Die Logistikkosten werden in der Regel von beiden Parteien gemäß den Vertragsbedingungen festgelegt; nach dem Versand senden wir Ihnen sowohl die Sendungsverfolgungsnummer als auch die Telefonnummer des Spediteurs für eine einfache Nachverfolgung. Wenn Ihr Projektstandort abgelegen ist oder eine Lieferung zum Standort mit einem bestimmten Logistikunternehmen erforderlich ist, informieren Sie uns bitte im Voraus bei der Bestellung; wir können uns dann entsprechend abstimmen und arrangieren.
Frage 7: Lieferzeit
Kunde: Unser Projekt hat knappe Fristen; wie lange dauert es, bis die Bestellung nach der Aufgabe versendet wird? Können wir einen Expressversand anfordern?
Hersteller: Standardausführungen – Lagerbestand verfügbar; Lieferung in der Regel nach Auftragseingang. Bestellungen können innerhalb von [X] Werktagen versendet werden; für nicht standardmäßige Produkte, die kundenspezifische Spannungspegel, Kapazitäten oder Reaktorkombinationen erfordern, beträgt der Produktionszyklus in der Regel [X] bis [Y] Tage. Die Lieferzeit beträgt ca. 7-15 Werktage; die genaue Frist richtet sich nach der Verkaufsbestätigung bei Auftragserteilung. Wenn Ihr Projekt eine knappe Frist hat, informieren Sie uns bitte vor der Bestellung über das späteste voraussichtliche Lieferdatum; wir werden zunächst den Produktionsplan und den Lagerbestand prüfen und, wo möglich, die beschleunigte Produktion und den priorisierten Versand koordinieren. Es wird jedoch empfohlen, ausreichend Transitzeit für die Logistik einzuplanen, um Verzögerungen bei der Prüfung vor Ort zu vermeiden.
Frage 8: Kundendienst und Garantie
Kunde: Wie lange ist die Garantiezeit für dieses Gerät? Wenn während der Nutzung vor Ort Probleme auftreten, wie reagiert Ihr Kundendienst?
Hersteller: Wir bieten eine zweijährige kostenlose Garantie auf das gesamte Gerät und lebenslangen technischen Support. Während der Garantiezeit bieten wir bei Problemen, die auf Mängel des Geräts selbst zurückzuführen sind, kostenlose Reparatur oder Austausch von Komponenten an; bei Problemen vor Ort verpflichten wir uns, innerhalb von 24 Stunden zu reagieren; die meisten Verkabelungs- und Parameterkonfigurationsprobleme können durch Fernanleitung per Video oder Telefon gelöst werden; für Fälle, in denen ein Vor-Ort-Besuch erforderlich ist, werden wir Techniker entsenden, um das Problem vor Ort zu lösen. Nach Ablauf der Garantiezeit bieten wir weiterhin Reparaturdienste an, wobei Ersatzteile langfristig zum Selbstkostenpreis geliefert und Software-Updates lebenslang kostenlos bereitgestellt werden. Nach Lieferung des Geräts bieten wir auch kostenlose Schulungen zur Bedienung (Video-Bedienungsanleitungen) an, um sicherzustellen, dass Ihr Testpersonal das Gerät selbstständig und kompetent bedienen kann; wenn Sie weitere Fragen haben, wenden Sie sich bitte direkt an unsere spezielle Kundendienst-Hotline.
Frage 9: Versandmethoden für jede Region (Seefracht)
Kunde: Unsere Projekte sind über mehrere Bundesstaaten verteilt und unsere Beschaffungsvolumen sind beträchtlich; sind die Versandmethoden in allen Bundesstaaten gleich? Wie wird die Lieferzeit berechnet?
Hersteller: Die Spezifikationen sind identisch; es ist jedoch besonders darauf hinzuweisen, dass dieses Ausrüstungsset groß und schwer ist – Komponenten wie der Reaktor und der Erregertransformator sind alle als schwere Komponenten klassifiziert. Daher werden wir unabhängig davon, in welchen Bundesstaat oder welche Region die Lieferung bestimmt ist, einheitlich Seefrachttransport nutzen. Die Verpackung verwendet exporttaugliche Holzkisten mit verstärkten Strukturen sowie feuchtigkeits- und rostschutzbehandelt; das Design dieser Holzkisten ist für den Langstrecken-Seetransport und mehrere Hebe- und Umladevorgänge optimiert. Nach Ankunft am Bestimmungsort packen Sie einfach die Ware aus und führen Sie eine Inspektion durch, bevor Sie sie in Gebrauch nehmen. Bezüglich der Lieferzeit hängt die Seefracht-Transitzeit vom Bestimmungshafen ab: Nahmeerrouten sind im Allgemeinen schneller, während Ozeanrouten länger dauern können; die genaue Anzahl der Tage wird anhand des im Frachtbrief angegebenen Versandplans bestätigt. Wir haben eine spezielle Speditionsagentur, die sich um die Buchung von Frachtraum, Zollanmeldung, Versicherung und andere damit verbundene Verfahren kümmert; sobald das Schiff abfährt, senden wir Ihnen Dokumente wie den Frachtbrief und die Packliste zu, damit Sie die Warenannahme am Bestimmungsort und den Binnenumschlag im Voraus arrangieren können.
Szenario
Szene (Eins)

Szene (Zwei)
