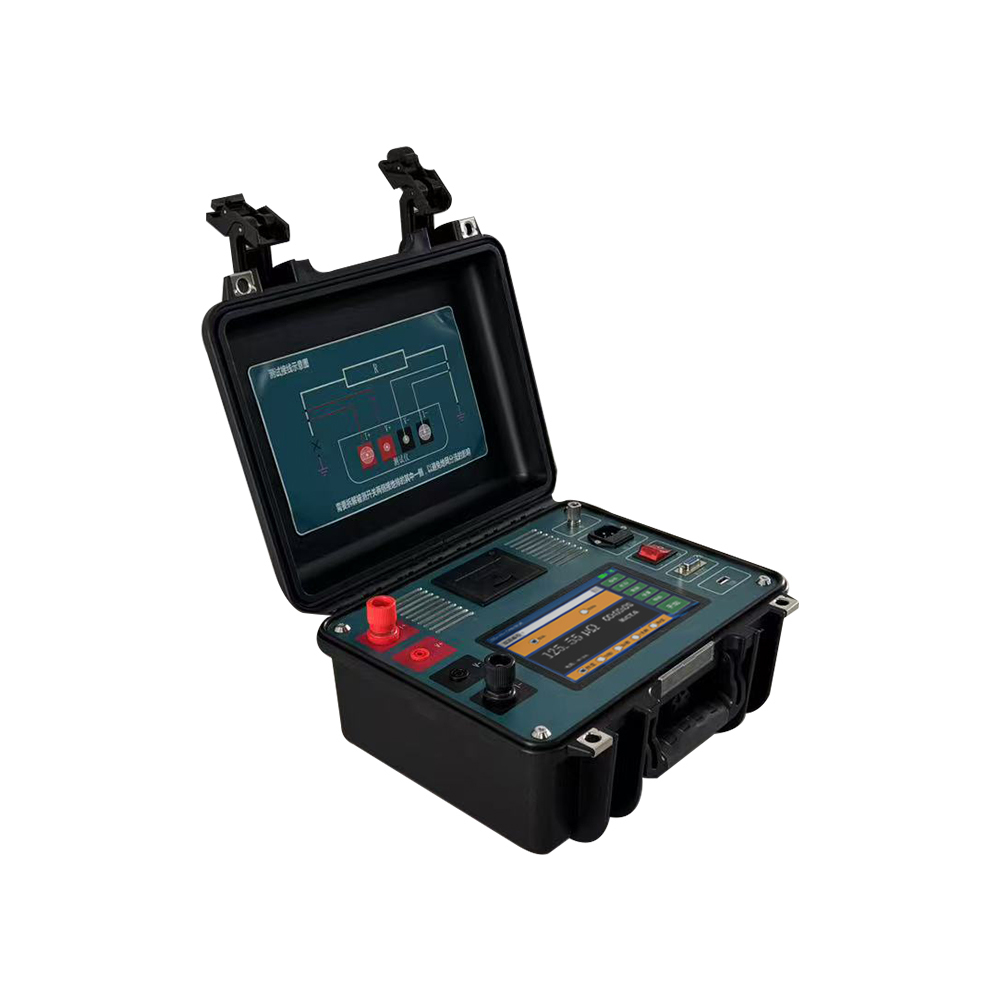

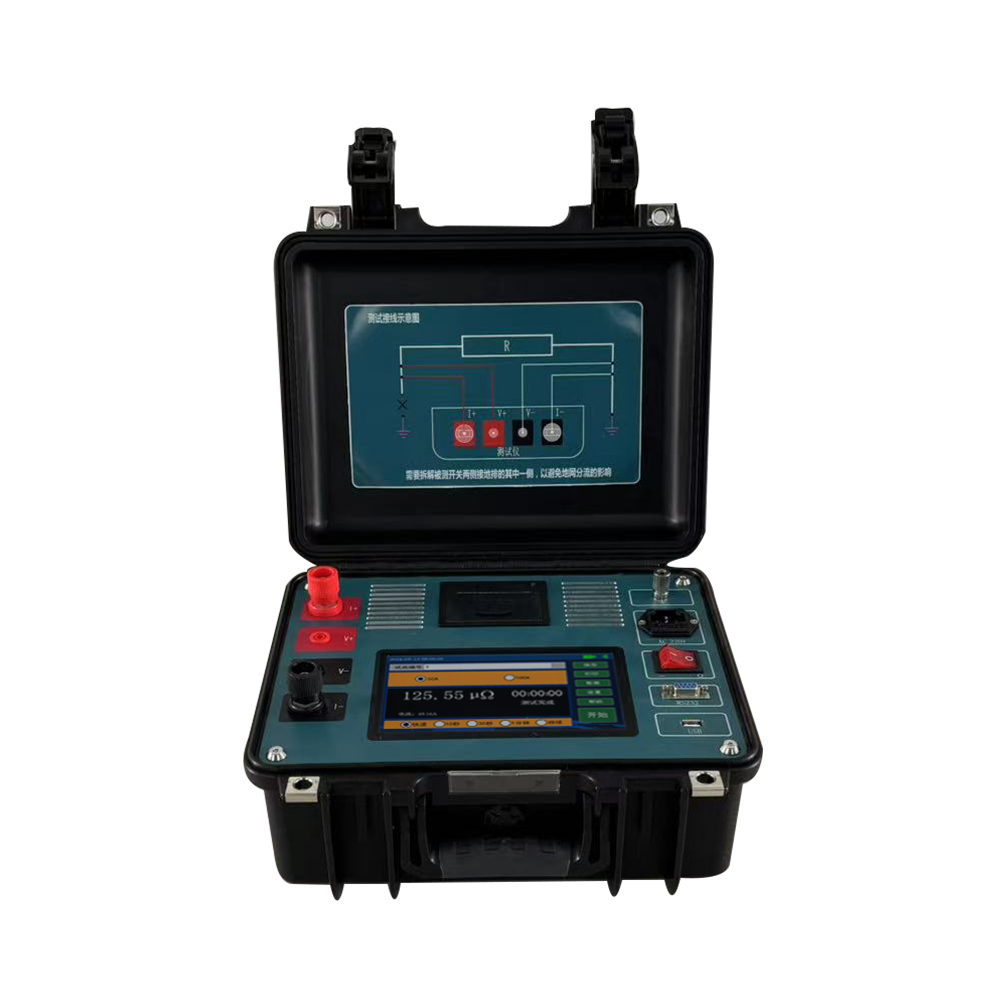

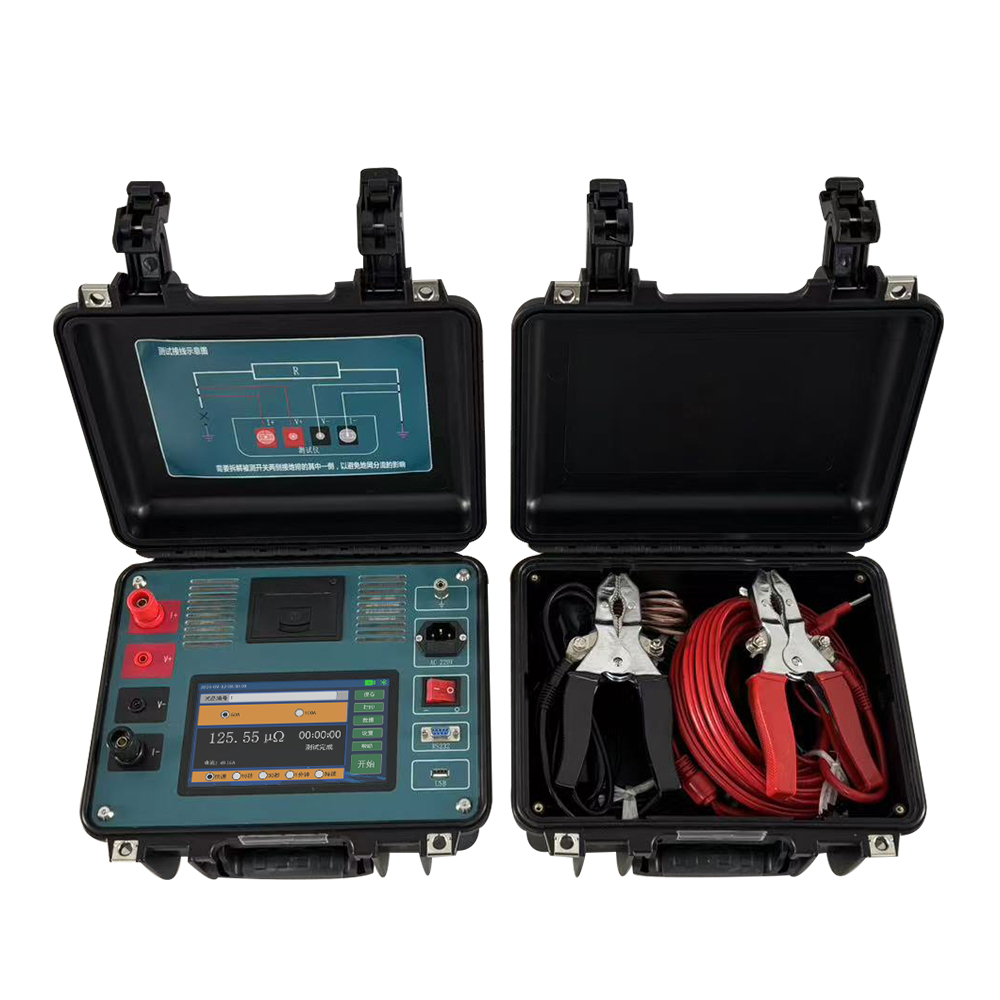

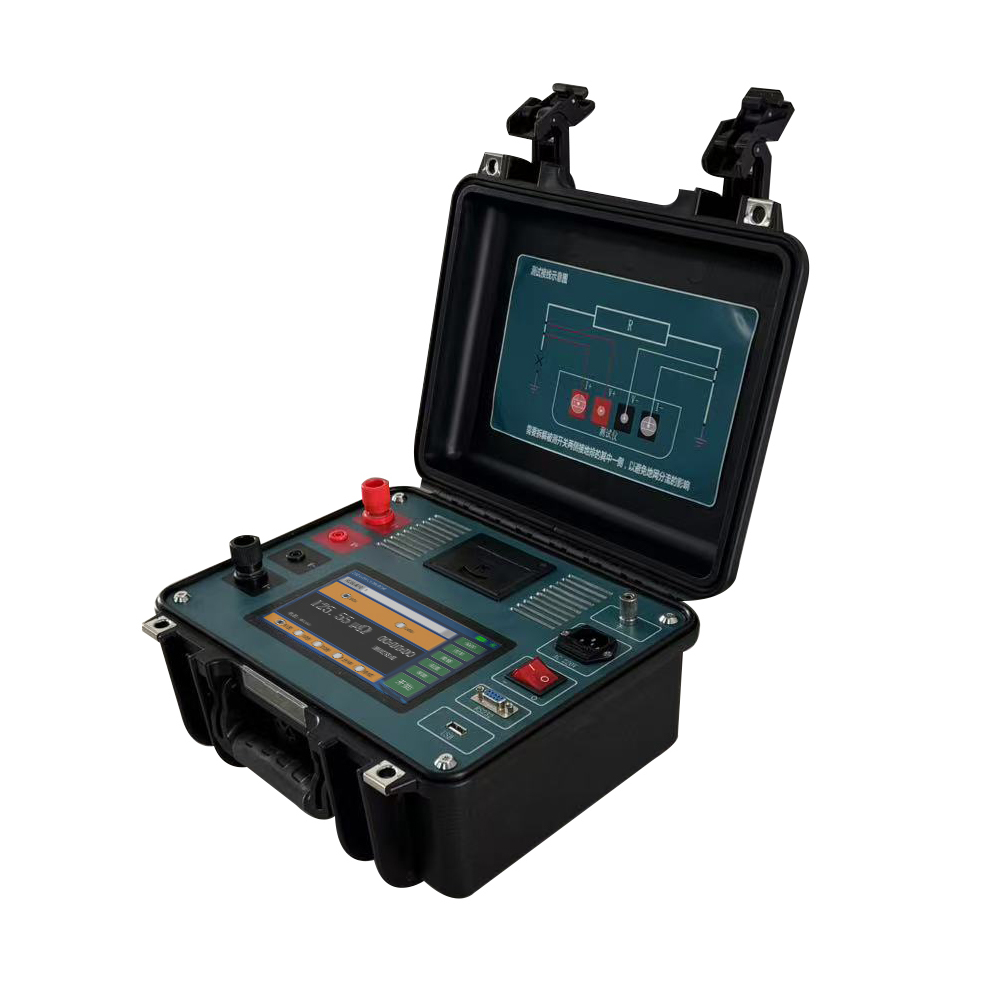

200A Hochpräzisions-Schleifwiderstandstester, Mikroohmmeter für den digitalen Kontaktwiderstand mit Drucker

Hochpräziser Schleifenwiderstandsprüfer mit Thermodrucker und U-Disk-Datenspeicherung

Produktbeschreibung

1. Der Kontaktwiderstand (Schleifenwiderstand) erhöht sich aufgrund von Oxidation der Kontaktflächen, schlechter Kontaktbefestigung und anderen Gründen.
2. Die Prüfverfahren erfordern die Prüfung des leitfähigen Kontaktwiderstands verschiedener Schaltanlagen und Kabelverbinder, der Prüfstrom darf nicht weniger als 100 A betragen.
3. Wenn der Hochstrom fließt, steigt die Temperatur des Kontaktpunkts an, was die Oxidation der Kontaktfläche beschleunigt und den Kontaktwiderstand weiter erhöht, was zu schweren Unfällen führen kann.
4. Daher ist es notwendig, den Kontaktwiderstand oft oder regelmäßig zu messen.

Produktalias

Schleifenwiderstandsprüfer / Kontaktwiderstandsprüfer / Leistungsschalter-Kontaktwiderstandsprüfer / Hochspannungs-Schaltanlagen-Schleifenwiderstandsprüfer / Mikro-Ohmmeter / Mikro-Ohm-Meter / Hochstrom-Kontaktwiderstandsprüfer / Schleifenwiderstandsmessgerät

Merkmal

1. Großer Messbereich für Widerstand und hohe Auflösung.
2. Hochpräzises Schaltnetzteil, automatische Anpassung.
3. Mit Temperaturkompensationsfunktion, automatische Umrechnung auf 20ºC Widerstand.
4. Einfache Bedienung mit einem 5,0-Zoll-65K-Farbtouchscreen.
5. Eingebauter nichtflüchtiger Speicher mit hoher Kapazität für 500 Datensätze.
6. Eingebauter Hochgeschwindigkeits-Mikro-Thermodrucker zum Drucken von Messdaten.
7. Daten können über eine U-Disk exportiert werden.

Produktparameter

Anwendungsszenarien

FAQ

Frage 1: Für welche Geräte und Anlässe ist dieser Schleifenwiderstandsprüfer geeignet?
Kunde:Welche Geräte kann dieser Prüfer messen? Kann er für Leistungsschalter, Trennschalter und Sammelschienenverbindungen in Umspannwerken verwendet werden?
Hersteller:Ja. Dieser Schleifenwiderstandsprüfer ist speziell für die Messung des Kontaktwiderstands (DC-Widerstand) von Hochspannungs-Schaltanlagen konzipiert, einschließlich Leistungsschaltern, Trennschaltern (Lasttrennschaltern), Sammelschienenverbindungspunkten, Stromwandlern und Kabelverbindungen. Er wird häufig bei präventiven Tests in Umspannwerken, bei Inbetriebnahme-Tests nach der Installation und bei Nachprüfungen nach der Wartung eingesetzt. Das Gerät gibt einen hohen Prüfstrom (100A/200A) aus, um den Kontaktwiderstand im Mikro-Ohm-Bereich zu messen, was den Kontaktzustand von Schalterkontakten wirksam widerspiegeln kann und hilft, schlechten Kontakt, Kontaktschäden oder lose Verbindungen rechtzeitig zu erkennen.
Frage 2: Was sind die Messgenauigkeit und die wichtigsten technischen Spezifikationen?
Kunde:Was ist die Messgenauigkeit dieses Prüfers? Was sind die Bereiche für Prüfstrom und Auflösung? Wie sind die Anforderungen an die Arbeitsumgebung?
Hersteller:Dieser Prüfer verwendet ein hochpräzises Messdesign mit einer Auflösung von 0,0001 μΩ (5 signifikante Stellen), was eine hohe Genauigkeit und Wiederholbarkeit für Mikro-Ohm-Messungen gewährleistet. Die Leerlaufspannung beträgt DC 10V, und der Prüfstrom kann entsprechend dem Nennstrom des zu prüfenden Geräts ausgewählt werden. Die Anforderungen an die Arbeitsumgebung sind: Umgebungstemperatur -10°C bis 50°C, relative Luftfeuchtigkeit ≤85% RH nicht kondensierend, Betriebsstromversorgung AC 220V ±10%. Das Gerät ist kompakt mit einer Größe von 380mm×280mm×330mm und einem Gewicht von 10kg, leicht für den Feldeinsatz zu transportieren.
Frage 3: Wie werden die Prüfdaten gespeichert, gedruckt und exportiert?
Kunde:Wie kann ich nach Abschluss der Prüfung die Messergebnisse speichern? Kann der Prüfer vor Ort einen Bericht drucken und Daten auf einen Computer exportieren?
Hersteller:Ja. Der Prüfer ist mit einem integrierten Thermodrucker ausgestattet, der nach jeder Messung direkt vor Ort den Prüfbericht ausdrucken kann. Gleichzeitig verfügt das Gerät über eine interne Datenspeicherfunktion und unterstützt den Export von Daten über U-Disk: Stecken Sie eine U-Disk in die USB-Schnittstelle und exportieren Sie die gespeicherten Daten zur Archivverwaltung. Die exportierten Daten können mit der unterstützenden PC-Software weiter analysiert werden, was praktisch für die Erstellung vollständiger Prüfberichte und die langfristige Trendverfolgung des Kontaktwiderstands von Geräten ist.
Frage 4: Was ist bei der Verkabelung vor Ort, der Erdung und der Betriebssicherheit zu beachten?
Kunde:Auf welche Sicherheitspunkte muss ich bei der Prüfung im Umspannwerk achten? Muss ich das Gerät vor der Prüfung abschalten?
Hersteller:Sicherheit geht vor. Bitte beachten Sie unbedingt die folgenden Punkte: Erstens müssen alle Prüfungen durchgeführt werden, nachdem das zu prüfende Gerät vollständig abgeschaltet und zuverlässig geerdet ist; es ist strengstens verboten, an unter Spannung stehenden Geräten zu prüfen. Zweitens stellen Sie vor der Prüfung sicher, dass die Schalterkontakte und Prüfklemmen fest verbunden sind, und polieren Sie die Kontaktfläche bei Oxidation, da sonst das Messergebnis beeinträchtigt wird. Drittens berühren Sie während der Prüfung nicht die Prüfklemmen und Kabel, um Stromschläge zu vermeiden oder die Messung zu beeinträchtigen. Viertens halten Sie das Gerät von starken elektromagnetischen Störquellen fern und vermeiden Sie den Betrieb bei Regen oder in Umgebungen mit hoher Luftfeuchtigkeit. Trennen Sie nach der Prüfung die Prüfleitungen rechtzeitig und stellen Sie das Gerät gemäß den Betriebsabläufen wieder her.
Frage 5: Wie sieht es mit der Garantie und dem technischen Kundendienst aus?
Kunde:Was ist die Garantiezeit für diesen Prüfer? Was passiert, wenn während des Gebrauchs ein Fehler auftritt? Bieten Sie technischen Support?
Hersteller:Wir bieten eine 2-jährige Garantie auf das gesamte Gerät. Während der Garantiezeit bieten wir bei gerätebedingten Mängeln kostenlose Reparaturen an. Darüber hinaus bieten wir lebenslangen technischen Support: Unsere Ingenieure können Sie telefonisch, per E-Mail oder per Fernvideoanleitung bei der Bedienung und Fehlerbehebung unterstützen. Wenn das Gerät repariert werden muss, wenden Sie sich bitte zuerst an unser Kundendienstteam, zerlegen Sie das Gerät nicht selbst, um die Garantie nicht zu beeinträchtigen. Wir bieten auch Bedienungsanleitungen, Video-Tutorials und Standard-Verkabelungsdiagramme für Erstbenutzer an.
Frage 6: Versandmethode
Kunde:Wenn wir eine Bestellung aufgeben, wie versenden Sie die Ware normalerweise? Gibt es Probleme beim Transport von sperrigen Gegenständen wie Transformatoren?
Hersteller:Wir verwenden standardmäßig spezielle Logistiklinien oder markenspezifische Expressversanddienste; kleine Hauptgeräte und Zubehörteile können auch per Standardkurierdienst versendet werden. Große Gegenstände wie Transformatoren und Erregertransformatoren werden mit Holzkisten oder Holzrahmen zur Verstärkung verpackt, um Stöße und Feuchtigkeit während des Transports zu verhindern; eine Packliste ist jeder Sendung beigefügt, um Ihnen die Stückzählung zu erleichtern. Die Logistikkosten werden in der Regel von beiden Parteien gemäß den Vertragsbedingungen festgelegt; nach dem Versand senden wir Ihnen sowohl die Sendungsverfolgungsnummer als auch die Telefonnummer des Spediteurs zur einfachen Nachverfolgung. Wenn Ihr Projektstandort abgelegen ist oder eine Lieferung zum Standort mit einem bestimmten Logistikunternehmen erforderlich ist, informieren Sie uns bitte im Voraus bei der Bestellung; wir können dann entsprechend koordinieren und arrangieren.
Frage 7: Lieferzeit
Kunde:Unser Projekt hat knappe Fristen; wie lange dauert es, bis die Bestellung nach der Aufgabe versendet wird? Können wir eine beschleunigte Lieferung anfordern?
Hersteller:Standardausführungen – Lagerware; Lieferung in der Regel nach Auftragseingang. Bestellungen können innerhalb von [X] Werktagen versendet werden; für nicht standardmäßige Produkte, die kundenspezifische Spannungspegel, Kapazitäten oder Transformator-Kombinationskonfigurationen erfordern, beträgt der Produktionszyklus in der Regel [X] bis [Y] Tage. Die Lieferzeit beträgt ca. 7-15 Werktage; der genaue Zeitplan richtet sich nach der Verkaufsbestätigung bei Auftragserteilung. Wenn Ihr Projekt einen engen Zeitplan hat, informieren Sie uns bitte vor der Bestellung über das späteste voraussichtliche Lieferdatum; wir werden zunächst den Produktionsplan und den Lagerbestand prüfen und, wo möglich, eine beschleunigte Produktion und prioritäre Lieferung koordinieren. Es wird jedoch empfohlen, ausreichend Zeit für die Logistik einzuplanen, um Verzögerungen bei den Feldtests zu vermeiden.
Frage 8: Kundendienst und Garantie
Kunde:Was ist die Garantiezeit für diese Ausrüstung? Wie wird Ihr Kundendienst reagieren, wenn während des Einsatzes vor Ort Probleme auftreten?
Hersteller:Wir bieten eine zweijährige kostenlose Garantie auf das gesamte Gerät und lebenslangen technischen Support. Während der Garantiezeit bieten wir bei gerätebedingten Mängeln kostenlose Reparatur oder Austausch von Komponenten an; bei Problemen vor Ort verpflichten wir uns, innerhalb von 24 Stunden zu reagieren; die meisten Verkabelungs- und Parameterkonfigurationsprobleme können durch Fernanleitung per Video oder Telefon gelöst werden; für Fälle, in denen ein Vor-Ort-Besuch erforderlich ist, werden wir Techniker entsenden, um das Problem zu lösen. Nach Ablauf der Garantiezeit bieten wir weiterhin Reparaturdienste an, wobei Ersatzteile langfristig zum Selbstkostenpreis geliefert und Software-Updates lebenslang kostenlos bereitgestellt werden. Bei Lieferung der Ausrüstung bieten wir auch kostenlose Schulungen (Video-Bedienungsanleitungen) an, um sicherzustellen, dass Ihr Prüfpersonal das Gerät selbstständig und kompetent bedienen kann; bei weiteren Fragen können Sie sich jederzeit direkt an unsere spezielle Kundendienst-Hotline wenden.
Frage 9: Versandmethoden für jede Region (Seefracht)
Kunde:Unsere Projekte sind über mehrere Bundesstaaten verteilt und unsere Beschaffungsvolumina sind beträchtlich; sind die Versandmethoden in allen Bundesstaaten gleich? Wie wird die Lieferzeit berechnet?
Hersteller:Die Spezifikationen sind identisch; es ist jedoch besonders darauf hinzuweisen, dass diese Ausrüstung groß und schwer ist – Komponenten wie der Transformator und der Erregertransformator sind alle als schwere Komponenten eingestuft. Daher werden wir unabhängig davon, in welchen Bundesstaat oder welche Region die Lieferung bestimmt ist, einheitlich Seefrachttransporte nutzen. Die Verpackung verwendet exporttaugliche Holzkisten mit verstärkten Strukturen sowie feuchtigkeits- und rostbeständige Behandlungen; das Design dieser Holzkisten ist für den Langstrecken-Seetransport und mehrere Hebe- und Umladevorgänge optimiert. Nach Ankunft am Bestimmungsort packen Sie die Ware einfach aus und führen Sie eine Inspektion durch, bevor Sie sie in Gebrauch nehmen. Bezüglich der Lieferzeit hängt die Seefracht-Transitzeit vom Bestimmungshafen ab: Nahmeerrouten sind im Allgemeinen schneller, während Ozeanrouten länger dauern können; die genaue Anzahl der Tage wird anhand des im Frachtbrief angegebenen Versandplans bestätigt. Wir haben eine spezielle Speditionsagentur, die sich um die Buchung von Frachtraum, Zollanmeldung, Versicherung und andere damit verbundene Verfahren kümmert; sobald das Schiff ablegt, senden wir Ihnen Dokumente wie den Frachtbrief und die Packliste, damit Sie die Warenannahme am Bestimmungsort und deren Binnenumschlag im Voraus arrangieren können.

Versandszenario

Szene (Eins)

Szene (Zwei)
