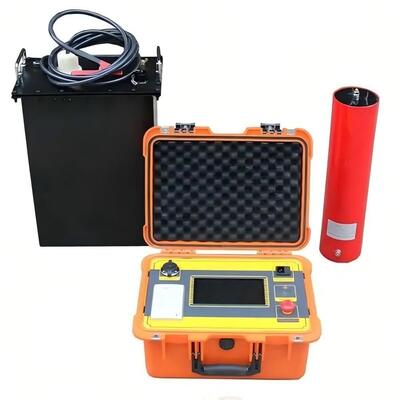

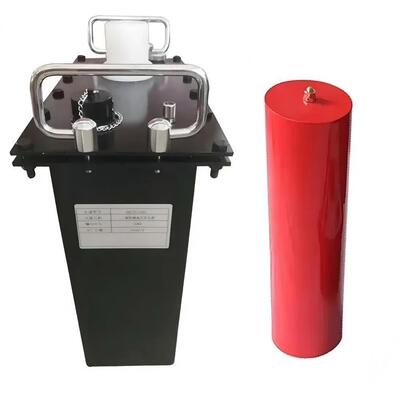

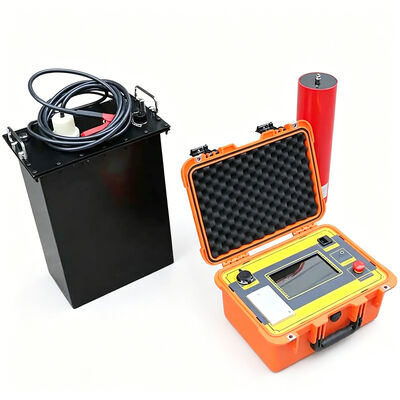

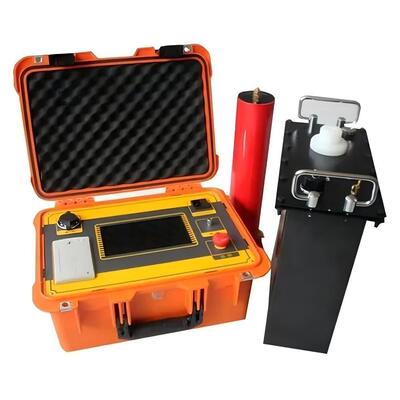

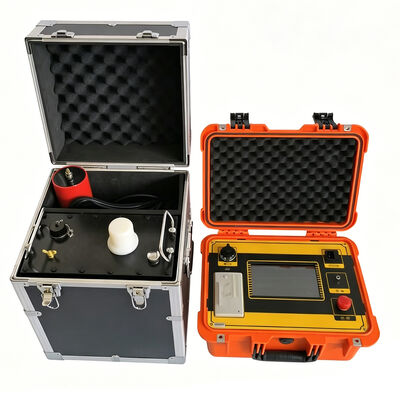

0,1Hz VLF-Stoßspannungsprüfgerät, Hochspannungs-VLF-Generator für Kabelabnahmeprüfungen

Hochspannungs-VLF-Widerstandsspannungsprüfgerät, 0,1-Hz-VLF-Generator für Kabelvor-Ort-Abnahme

Produktbeschreibung

Diese Serie von Ultra-Niederfrequenz-Hochspannungsgeneratoren ist ein eigenständig entwickeltes Kernprodukt, das einen 7-Zoll-Touchscreen, einen ARM7-Mikrocontroller, eine Hochgeschwindigkeits-AD-Erfassungsschaltung verwendet und mit einer Hintergrundverwaltungssoftware ausgestattet ist. Hohe Kosteneffizienz, besonders geeignet für Widerstandsspannungsprüfungen von elektrischen Geräten mit großer Isolations-Äquivalenzkapazität (wie Stromkabel, Leistungskondensatoren, große und mittelgroße Generatoren und Motoren), die den Anforderungen des Stromindustriestandards "Allgemeine technische Bedingungen für Ultra-Niederfrequenz-Hochspannungsgeneratoren DL/T849.4-2004" entsprechen.

Produktalias

VLF-Hipot-Tester / 0,1-Hz-VLF-AC-Widerstandsspannungsprüfgerät / Ultra-Niederfrequenz-Hochspannungsgenerator / VLF-Kabel-Hipot-Prüfgerät / Stromkabel-VLF-Widerstandsspannungsprüfgerät / 0,1-Hz-Sehr-Niederfrequenz-Prüfinstrument

Merkmale

1. Annahme der Mikrocontroller-Steuerung, 7-Zoll-Großbild-Touch-Bedienung, importierte photoelektrische Datenübertragung, digitale Frequenzumwandlung, automatische Prüfung, Echtzeit-Chinesisch-Zeichen-Anzeige während des Prozesses und Echtzeit-Anzeige der Ausgangswellenform.

2. Inspiriert von den Designkonzepten der USA und Europas, unter Verwendung der von unserem Unternehmen entwickelten Ein-Link-Struktur und importierter hochpermeabler Eisenkernproduktion, bietet es nicht nur starke Leistung, hohe Effizienz und starke Tragfähigkeit, sondern auch eine einfache Verdrahtung, bequeme Bedienung und ist nicht fehleranfällig, reduziert insbesondere das Gesamtgewicht und erleichtert den Transport.

3. Nennspannung: 30KV, 40KV, 50KV, 60KV, 80KV, 90KV usw. Strom-, Spannungs- und Wellenformdaten werden direkt von der Hochspannungsseite abgetastet, sodass die Daten genau sind.

4. Umfassender Schutz: Mehrfachschutz (Überspannungsschutz, Überstromschutz auf Hoch- und Niederspannungsseite), schnelle Reaktion (während der Auslösung) ≤ 10ms), das Instrument ist sicher und zuverlässig.

5. Sicher und zuverlässig: Der Controller ist mit Niederspannung mit dem Hochspannungsgenerator verbunden, mit importierter photoelektrischer Steuerung, die eine sichere und zuverlässige Verwendung gewährleistet.

6. Durch die Annahme einer Hoch- und Niederspannungs-Closed-Loop-Negativ-Feedback-Regelschaltung hat die Ausgabe keinen Kapazitätsanstiegseffekt.

7. Voll ausgestattet: kapazitiver Touchscreen, LCD-Chinesisch-Zeichen-Display, automatische Speicherung und automatischer Druck. Darüber hinaus können mit einem U-Port und einer PC-Software experimentelle Daten online hochgeladen werden, was das Instrument vollständiger macht.

8. Der Hochspannungsausgangsschutzwiderstand ist innerhalb des Verstärkungskörpers ausgelegt, sodass kein externer Schutzwiderstand angeschlossen werden muss.

9. Großer Prüfbereich: 0,1 Hz, 0,05 Hz und 0,02 Hz Mehrfachfrequenzauswahl mit großem Prüfbereich.

10. Kleine Größe, geringes Gewicht, bequemer Transport und sehr förderlich für die Arbeit im Freien.

11. Umschaltung zwischen chinesischem und englischem Backend (andere Sprachen können ebenfalls angepasst werden), Export in mehrere Länder.

12. Weit verbreitet für AC-Widerstandsspannungsprüfungen von Geräten mit großer Kapazität wie Generatoren, Kabeln und Leistungskondensatoren

Produktparameter

Anwendungsszenarien

FAQ

Frage 1: Welche Hauptfunktionen kann dieser tragbare VLF-Ultra-Niederfrequenz-AC-Hipot-Tester erfüllen?
Hersteller: Dieses tragbare VLF-Hochspannungsprüfgerät arbeitet nach dem 0,1-Hz-Ultra-Niederfrequenzprinzip. Es wird hauptsächlich für AC-Widerstandsspannungs-Isolationsprüfungen von Mittelspannungsstromkabeln, Generatoren und anderen kapazitiven Geräten eingesetzt. Es kann Isolationsalterung, Risse und versteckte Mängel der geprüften Objekte erkennen. Es unterstützt automatische Spannungssteigerung und ist mit Über- und Unterspannungs-, Überstrom- und Überschlagsschutz ausgestattet. Es kann Prüfberichte speichern und drucken. Weit verbreitet für die Ausgangsprüfung von Kabelwerken, die Vor-Ort-Abnahme von Umspannwerken und regelmäßige präventive Isolationsprüfungen.
Frage 2: Welche Vorarbeiten müssen vor der VLF-Widerstandsspannungsprüfung für Stromkabel abgeschlossen sein?
Hersteller: Das zu prüfende Kabel muss vollständig spannungsfrei und vollständig entladen sein. Trennen Sie alle Anschlussstücke an beiden Kabelenden und isolieren Sie das Kabel von anderen elektrischen Geräten. Reinigen Sie die Kabelanschlüsse, um Staub, Feuchtigkeit und Schmutz zu entfernen. Stellen Sie die Haupteinheit und die Hochspannungskomponenten in einem sicheren Bereich auf und richten Sie Sicherheitswarnbarrieren ein. Überprüfen Sie Hochspannungskabel und Zubehör auf Beschädigungen. Schließen Sie die Verdrahtung streng nach dem Verdrahtungsdiagramm an und stellen Sie sicher, dass vor Beginn der formellen Prüfung kein Kurzschluss besteht.
Frage 3: Das Gerät löst während der Spannungssteigerung immer wieder den Überstromschutz aus, was sind die wahrscheinlichen Ursachen?
Hersteller: Wiederholter Überstromschutz wird normalerweise durch die Prüfprobe oder unsachgemäße Feld-Bedingungen verursacht. Überprüfen Sie zuerst, ob die Kabelisolierung ernsthafte Mängel oder Bruchgefahr aufweist. Bestätigen Sie, dass die Hochspannungsverdrahtung keinen Boden oder Metallrahmen berührt. Überprüfen Sie, ob feuchte oder verschmutzte Kabelanschlüsse Oberflächenkriechströme verursachen. Verlangsamen Sie die Spannungssteigerungsgeschwindigkeit angemessen. Wenn der Schutz immer noch auslöst, brechen Sie die Prüfung ab und überprüfen Sie den Zustand der Kabelisolierung, erzwingen Sie keine Fortsetzung der Prüfung.
Frage 4: Was sind die Vorteile der 0,1-Hz-VLF-Prüfung im Vergleich zur Netzfrequenz-AC-Widerstandsspannungsprüfung?
Hersteller: Dieser VLF-Tester zeichnet sich durch kompakte Größe und geringes Gewicht aus, was den Transport zu Baustellen im Freien erleichtert. Die 0,1-Hz-Ultra-Niederfrequenz-Hochspannungsausgabe kann einen gleichwertigen Isolationsprüfeffekt für Stromkabel erzielen. Sie reduziert die Kapazitätsanforderungen für Prüfungen vor Ort erheblich, was für lange Stromkabel mit großer Kapazität sehr gut geeignet ist. Gleichzeitig verursacht sie im Vergleich zur DC-Hipot-Prüfung weniger zusätzliche Schäden an intakten Kabelisolierungen.
Frage 5: Welche kritischen Sicherheitsoperationen müssen bei der VLF-Hochspannungs-Widerstandsspannungsprüfung befolgt werden?
Hersteller: Alle Bediener müssen die Hochspannungssicherheitsvorschriften einhalten. Errichten Sie offensichtliche Sicherheitswarnbarrieren und halten Sie unbefugte Personen vom Prüfbereich fern. Nach Abschluss der Prüfung führen Sie ausreichende mehrfache Entladungen am geprüften Kabel durch, bevor Sie die Kabelanschlüsse berühren. Trennen Sie niemals eine Verdrahtung, bevor die vollständige Entladung abgeschlossen ist. Stellen Sie während des gesamten Prüfvorgangs eine zuverlässige Erdverbindung sicher. Vermeiden Sie Hochspannungsprüfungen im Freien bei Regen oder starker Luftfeuchtigkeit.
Frage 6: Wenn wir eine Bestellung aufgeben, wie versenden Sie die Ware normalerweise? Gibt es Probleme beim Transport von sperrigen Gegenständen wie Reaktoren?
Hersteller: Wir verwenden standardmäßig dedizierte Logistiklinien oder markenspezifische Expressversanddienste; kleine Haupteinheiten und Zubehör können auch über Standardkurierdienste versendet werden. Große Gegenstände wie Reaktoren und Erregertransformatoren werden mit Holzkisten oder Holzrahmen zur Verstärkung verpackt, um Stöße und Feuchtigkeit während des Transports zu vermeiden; eine Packliste ist jeder Verpackung beigefügt, um Ihnen die Stückzählung zu erleichtern. Die Logistikkosten werden in der Regel von beiden Parteien gemäß den Vertragsbedingungen festgelegt; nach dem Versand senden wir Ihnen sowohl die Sendungsverfolgungsnummer als auch die Telefonnummer des Spediteurs zur einfachen Nachverfolgung. Wenn Ihr Projektstandort abgelegen ist oder eine Lieferung zum Standort mit einem bestimmten Logistikunternehmen erforderlich ist, informieren Sie uns bitte im Voraus bei Ihrer Bestellung; wir können dann entsprechend koordinieren und arrangieren.
Frage 7: Unser Projekt hat knappe Fristen; wie lange dauert der Versand nach der Bestellung? Können wir eine beschleunigte Lieferung anfordern?
Hersteller: Standardausführungen – Lagerbestand verfügbar; Lieferung in der Regel nach Erhalt der Bestellung. Bestellungen können innerhalb von [X] Werktagen versendet werden; für Nicht-Standardprodukte, die kundenspezifische Spannungspegel, Kapazitäten oder Reaktorkombinationen erfordern, beträgt der Produktionszyklus in der Regel [X] bis [Y] Tage. Die Lieferzeit beträgt ca. 7-15 Werktage; der genaue Zeitplan unterliegt der Verkaufsbestätigung bei Auftragserteilung. Wenn Ihr Projekt einen engen Zeitplan hat, informieren Sie uns bitte vor der Bestellung über das späteste voraussichtliche Lieferdatum; wir werden zuerst den Produktionsplan und den Lagerbestand überprüfen und, wo möglich, die beschleunigte Produktion koordinieren und den Versand priorisieren. Es wird jedoch empfohlen, ausreichend Transitzeit für die Logistik einzuplanen, um Verzögerungen bei der Prüfung vor Ort zu vermeiden.
Frage 8: Wie lange ist die Garantiezeit für diese Ausrüstung? Wie reagiert Ihr Kundendienst, wenn während des Einsatzes vor Ort Probleme auftreten?
Hersteller: Wir bieten eine zweijährige kostenlose Garantie auf das gesamte Gerät und lebenslangen technischen Support. Während der Garantiezeit, wenn Probleme aufgrund von Gerätedefekten auftreten, bieten wir kostenlose Reparatur oder Austausch von Komponenten an; wenn Probleme vor Ort auftreten, verpflichten wir uns, innerhalb von 24 Stunden zu reagieren; die meisten Verdrahtungs- und Parameterkonfigurationsprobleme können durch Fernanleitung per Video oder Telefon gelöst werden; für Fälle, in denen ein Vor-Ort-Besuch erforderlich ist, werden wir unsere Techniker arrangieren, um das Problem vor Ort zu lösen. Nach Ablauf der Garantiezeit bieten wir weiterhin Reparaturdienste an, wobei Ersatzteile langfristig zum Selbstkostenpreis geliefert und Software-Updates lebenslang kostenlos bereitgestellt werden. Bei Lieferung der Ausrüstung bieten wir auch kostenlose Schulungen (Video-Bedienungsanleitungen) an, um sicherzustellen, dass Ihr Prüfpersonal die Ausrüstung selbstständig und kompetent bedienen kann; wenn Sie weitere Fragen haben, wenden Sie sich bitte direkt an unsere spezielle Kundendienst-Hotline.
Frage 9: Unsere Projekte sind über mehrere Bundesstaaten verteilt und unsere Beschaffungsvolumen sind beträchtlich; sind die Versandmethoden in allen Bundesstaaten gleich? Wie wird die Lieferzeit berechnet?
Hersteller: Die Spezifikationen sind identisch; es ist jedoch besonders darauf hinzuweisen, dass diese Ausrüstung groß und schwer ist – Komponenten wie der Reaktor und der Erregertransformator sind alle als schwere Komponenten klassifiziert. Daher werden wir unabhängig davon, in welchen Bundesstaat oder welche Region die Lieferung bestimmt ist, einheitlich den Seefrachtverkehr nutzen. Die Verpackung verwendet exporttaugliche Holzkisten mit verstärkten Strukturen sowie feuchtigkeits- und rostbeständige Behandlungen; das Design dieser Holzkisten ist für den Langstrecken-Seetransport und mehrere Hebe- und Umladevorgänge optimiert. Nach Ankunft am Bestimmungsort packen Sie die Ware einfach aus und führen Sie eine Inspektion durch, bevor Sie sie in Gebrauch nehmen. Bezüglich der Lieferzeit hängt die Seefracht-Transitzeit vom Bestimmungshafen ab: Nahe Seehäfen sind in der Regel schneller, während Ozeanrouten länger dauern können; die genaue Anzahl der Tage wird basierend auf dem Versandplan im Frachtbrief bestätigt. Wir haben eine eigene Speditionsagentur, die sich um die Buchung von Frachtraum, Zollanmeldung, Versicherung und andere damit verbundene Verfahren kümmert; sobald das Schiff abfährt, senden wir Ihnen Dokumente wie den Frachtbrief und die Packliste zu, damit Sie die Warenannahme am Bestimmungsort und den Binnenumschlag im Voraus arrangieren können.
