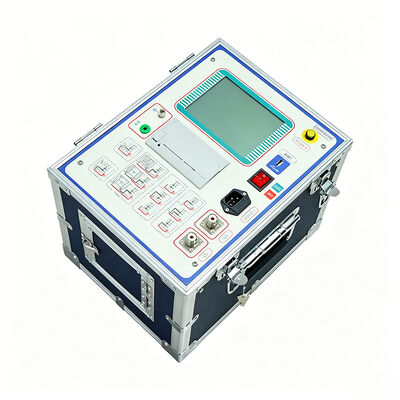

0.5kV-10kV Dielectric Loss Tester with High Precision & Fully Automatic Mode
| Place of Origin | China Mainland |
|---|---|
| Brand Name | MINGYANG |
| Model Number | MYJS-8000 |
| Minimum Order Quantity | 1 |
| Price | 2500usd |
| Packaging Details | carton |
| Delivery Time | 1 week |
| Payment Terms | L/C,D/A,D/P,T/T,Western Union |
| Supply Ability | 1000pcs/month |
Product Details
| Warranty | 2 Years | Power | Electronic |
|---|---|---|---|
| Place Of Origin | Hubei, China | Customized Support | OEM, ODM, OBM |
| High Output | 0.5KV-10KV | Test Mode | Fully Automatic |
| Function | Dielectric Loss, Dissipation Factor Test | Tangent Delta | 1%RDG+0.04% |
| Humidity Range | ≤85%RH | Capacitor Value | 1%RDG+5pf |
| Highlight | High Precision Dielectric Loss Insulation Tester,Fully Automatic Power Equipment Tester,0.5KV-10KV Output Winding Resistance Tester |
||
Product Description
高精度介电损耗绝缘测试仪
产品描述
先进的绝缘测试设备,专为可靠测量电力系统绕组电阻而设计.该高精度测试仪确保关键电力设备维护和诊断的介电损耗评估准确.
介电绝缘测试可以有效发现电气设备的整体绝缘情况,包括水分劣化,劣化以及局部缺陷等,电工制造,电气设备安装,交接和预防性测试被广泛应用;电厂,变电站及其他现场自动测量各类高压电力设备的介电损耗切线值和高精度仪器电容
- 采用可变频率技术,消除强电场干扰,确保测量准确.
- UST GST 测试:无接地或直接接地的高压电气设备
- 输出不同等级的高电压,范围从0.5kV到12kV.
产品参数
导频介电损耗测试仪是一种高精度测试仪器,用于检测电厂,变电站等现场或实验室中各种高压电力设备的介电损耗切线值和电容.该仪器是一个集成结构,内置桥式用于介电损耗测试.该仪器为集成结构,内置介电损耗测试桥,变频稳压电源,升压变压器和SF6高稳定性标准电容.测试高压源由仪器内部的逆变器产生,并在变压器提升后用于测试样品的测试.频率可调整为50Hz,47.5Hz52.5Hz,45Hz55Hz,60Hz,57.5Hz62.5Hz,55Hz65Hz,采用数字陷阱技术,避免工业频率电场对测试的干扰,从根本上解决了强电场干扰下测量准确性问题.同时,也适用于所有停电后发电机供电的测试.仪器配备绝缘油杯和温度控制装置,用于测试绝缘油的介电损耗.
| 1 | 使用条件 | -10ºC∽40ºC | 相对湿度<80% | |||||
| 2 | 防干扰 | 频率转换 | ||||||
| 3 | 动力 | 交流电 220V±10% | 允许的发生器 | |||||
| 4 | 高输出 | 0.5KV∽10KV | 每0.1kV一次 | |||||
| 精度 | 5% | |||||||
| 最大电流 | 200毫安 | |||||||
| 容量 | 2000VA | |||||||
| 5 | 自激功率 | 交流 0V∽50V/15A | 50.0HZ,60.0HZ 单频
45.0HZ/55.0HZ 47.5HZ/52.5HZ 55.0HZ/65.0HZ 57.5HZ/62.5HZ 自动双频 |
|||||
| 6 | 解析能力 | TGΔ:0.001% | 临床:0.001pF | |||||
| 7 | 精度 | △tgδ:±(读数× 1.0% + 0.040%) | ||||||
| △C x :±(读数× 1.0% + 1.00PF) | ||||||||
| 8 | 测量范围 | TGΔ | 无限 | |||||
| C x | 15pF < Cx < 300nF | |||||||
| 10KV | 湿度<60 nF | |||||||
| 5KV | Cx <150 nF | |||||||
| 1KV | Cx <300 nF | |||||||
| CVT测试 | Cx <300 nF | |||||||
| 9 | LCR测试 | L>20H(2kV) | R>10KΩ(2kV) | |||||
| 准确率:1% | 角分辨率:0.01 | |||||||
| 10 | CVT测试 | CVT传动比范围:10∽10000 | ||||||
| 准确率:3% | 可变比率分辨率:0.01 | |||||||
| 11 | 红外测试 | 直流高压 0.5-10KV
精度 :±(读数 ×2% + 10V) |
||||||
| 在100kΩ-1000GΩ时,<5%(测试电压≥500V) | ||||||||
| 在100GΩ-1000GΩ时,<10%(测试电压≥10000V) | ||||||||
| 12 | 外部尺寸 | 350(L)×270(W)×320(H)(主持) | ||||||
| 350(L)×270(W)×160(H)(配件盒) | ||||||||
| 13 | 内存大小 | 200组支持U型磁盘数据存储 | ||||||
| 14 | 重量 | 主持人:23.65公斤 | ||||||
| 配件盒:5.25公斤 | ||||||||
如果你需要普通的10kV褐色三角测试仪,请选择JS-8000模具.
如果你需要绝缘电阻测试器和多通道测试,请选择模具 JS-9000R

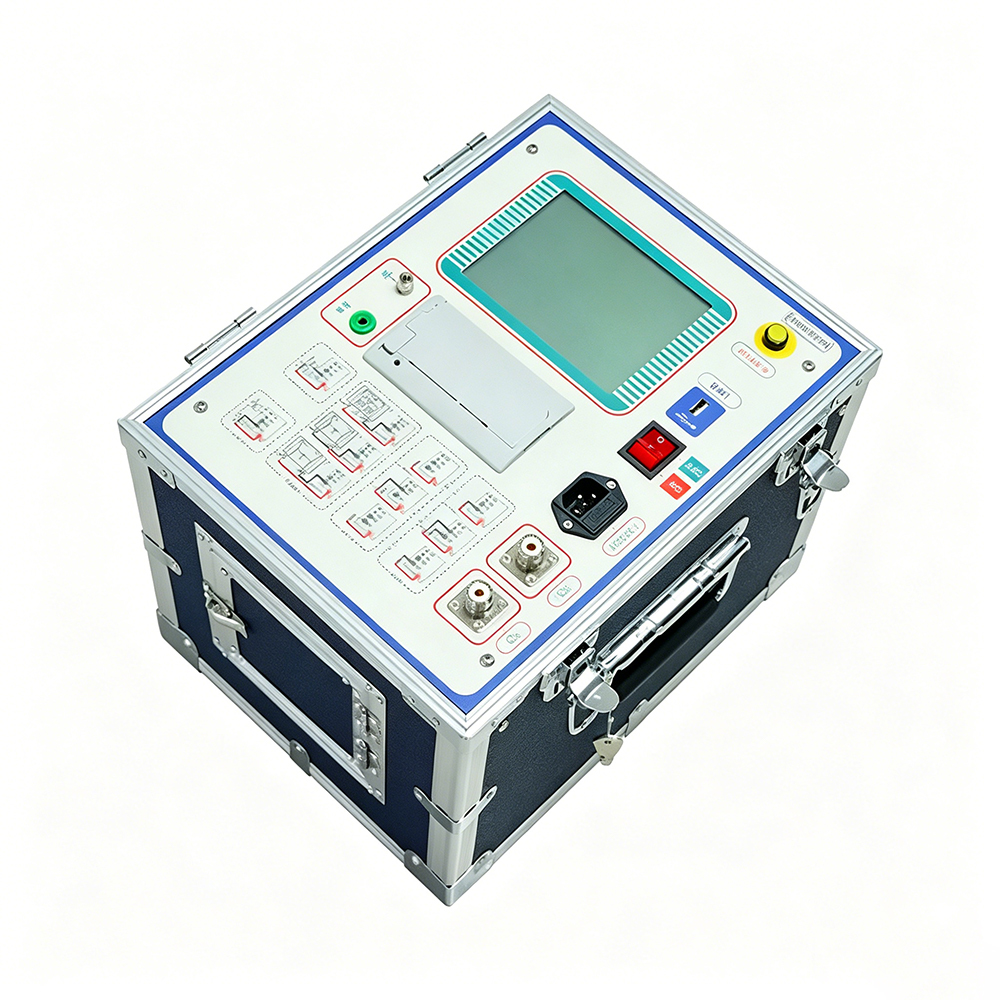

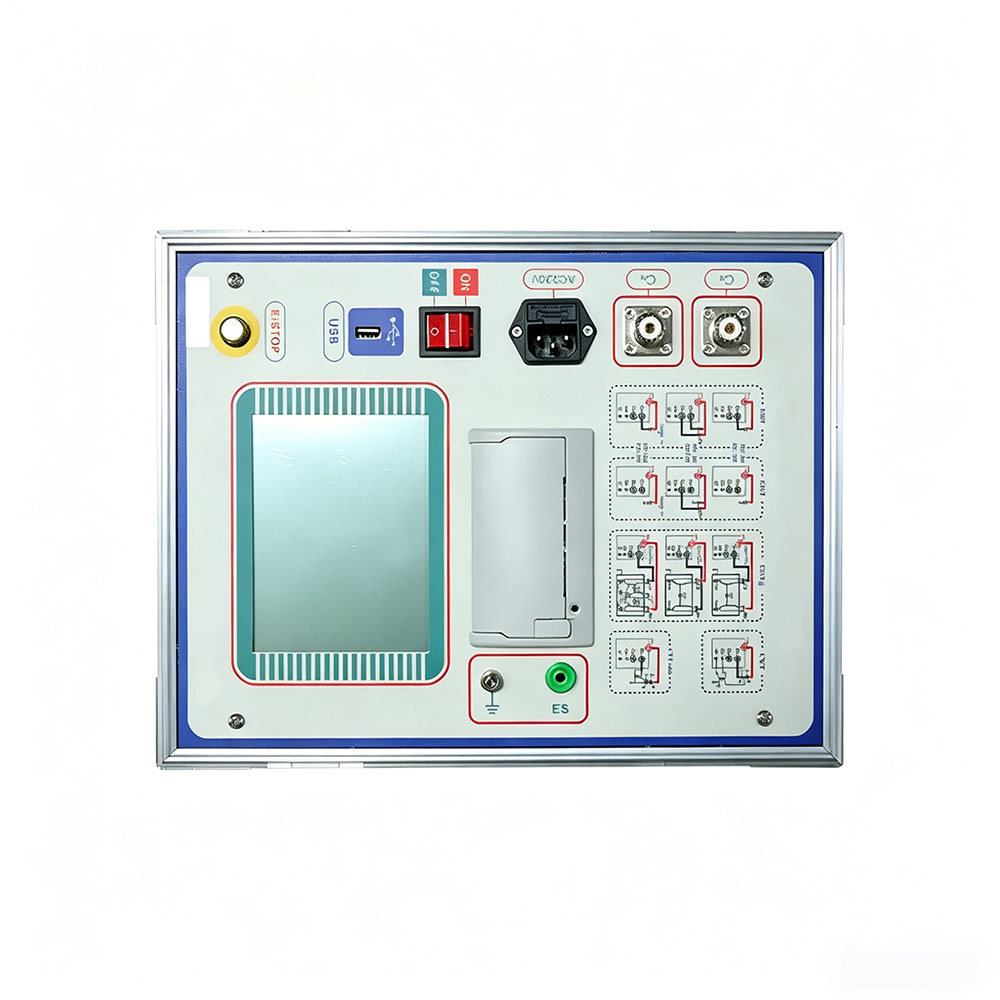

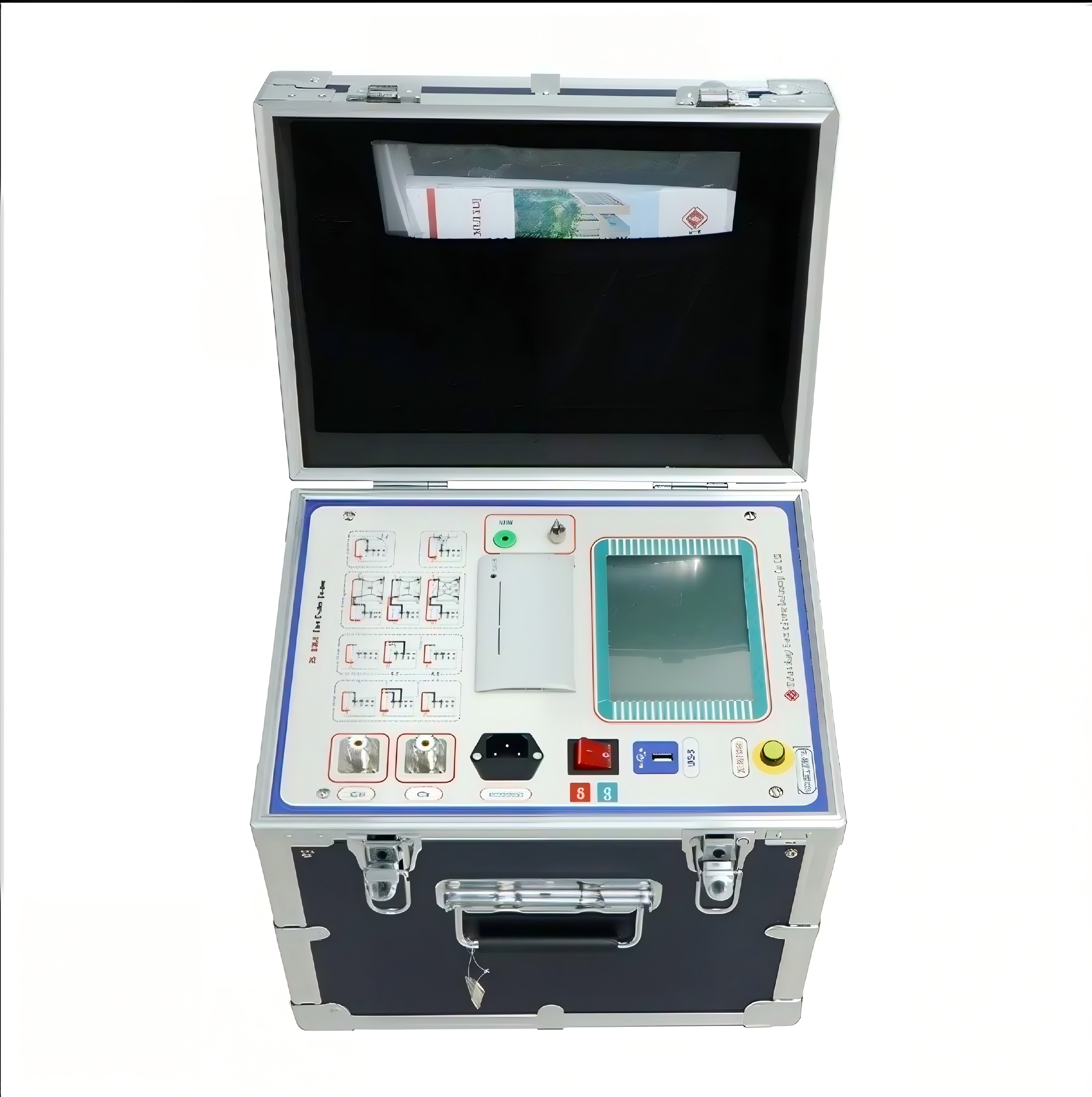

产品图片
